SB-7705R机床主轴动平衡仪是机床主轴生产厂家理想的动平衡校准工具

发布日期:2020-12-11 浏览次数:163

SB-7705机床主轴动平衡仪是机床主轴生产厂家理想的动平衡校准工具

SB-7705R机床主轴动平衡仪


一、SB-7705简介

SB-7705R机床主轴动平衡仪是高精密机床主轴,加工中心,电主轴,气浮主轴等理想的平衡校准工具。

SB-7705R机床主轴动平衡仪

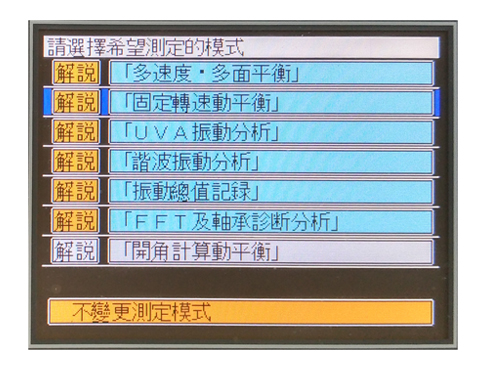

二、SB-7705机床主轴动平衡仪功能介绍:

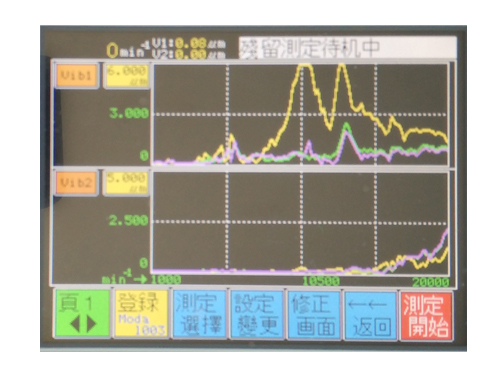

1、多面多速度动平衡功能:多面多速度动平衡仪功能主要适合于削除转速阶段范围内的不平衡量,如:(20000-40万转速内任何转速下都可以动平衡校准)消除共振,适合于柔性转子的不平衡校准

SB-7705R机床主轴动平衡仪

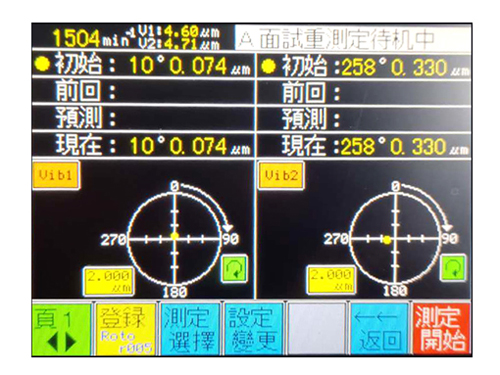

2、固有动平衡校准功能:主要可以用于单/双面及4面动平衡校准,振动精度可达0.001微米,最小不平衡量可达0.01mg,修正角度可采用极坐标和分力方式,配重方法可采用添加和减去。

SB-7705R机床主轴动平衡仪

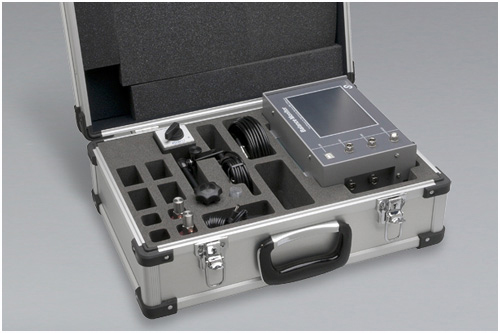

3、精度高,操作简便,价格合理,A4手提箱尺寸便于携带。

SB-7705R机床动平衡仪


3、不平衡量的下降率可达98%,角度精确,不平衡质量可达0.01mg,一次成功,避免多次启停机破坏原始平衡。

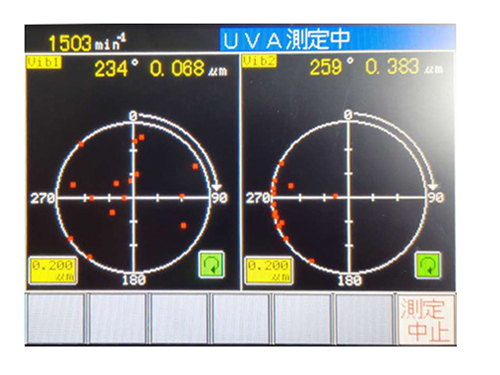

4、不平衡振动UVA监控功能:时实掌握不平衡点距离轴心原点的位置,显示不平衡相位和振动大小的变化。

SB-7705R主轴动平衡仪

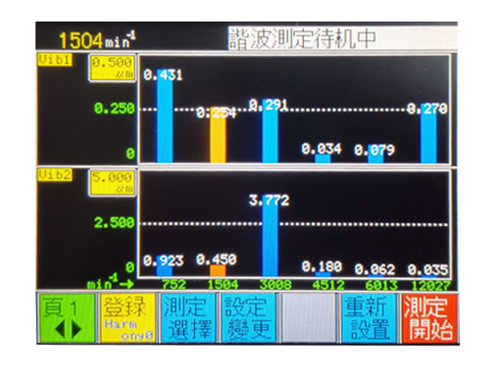

5、谐波分析功能:让您判断是否由不平衡引起的振动,还是其它因素(如轴弯曲,松动,轴承等)引起的振动过大。

SB-7705R主轴动平衡仪

6、具有偏心补正功能:可以根据需要选择2次、3次偏心补正,相当于一台小型的刀柄动平衡机。

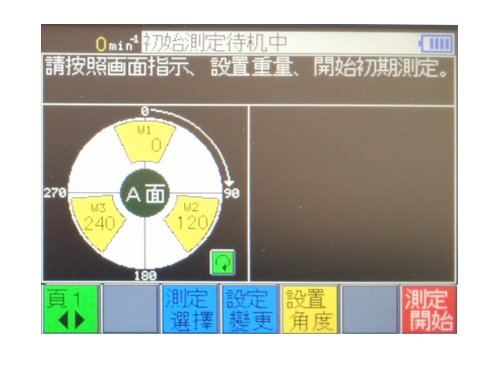

7、磨床研麿平衡功能(选购):针对本身自带有平衡槽和平衡块的转子,根据仪器提示移动平衡块角度,无需拆卸达到最理想的平衡效果。

SB-7705R机床动平衡仪


8、彩色LCD触摸显示屏,具有图象显示并附带操作提示说明,操作简单,易学易会。


9、测量数据存储到主机中并能传送到个人电脑,很容易制作平衡监控测量报告。


10、具有FFT振动分析及轴承诊断功能:能快速精确的判断出设备故障原因(如:不平衡,不对中,机械松动,轴承故障等)振动总值监控可以实时测量振动大小。

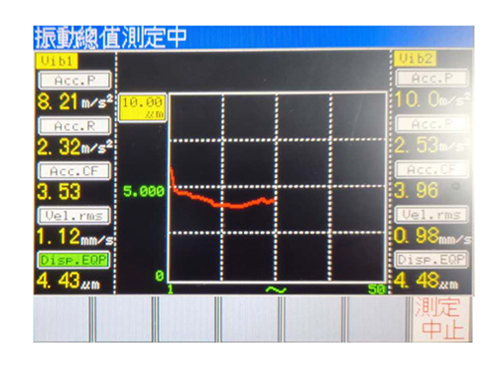

11、振动总值监控功能:让您实时查看振动的加速度,速度,位移值,有效值RMS,单峰值PEAK,峰峰值PEAK_PEAK

SB-7705R主轴动平衡仪

12、轴承判断功能:在加速度,高频率内,让您分析轴承的好坏


三、SB-7705机床主轴动平衡仪系列型号

型号

SB-7705R

SB-7705RS

SB-7705RSG

SB-7705RSGW

SB-7705RH

SB-7705RL

SB-7705RHG

SB-7705RHGW

转速范围

R型:180-61000

S型:180-240000超高转速

G型:磨床用1

H型:180-120000

L型:60-61000

GW型:磨床用2


四、SB-7705R技术指标:

转速分辨率(转/分)

±1

振动范围:

0.001999μm

分辨率

±0.001mm

修正平面数

1-8个平面

通道数

4通道

修正方法

多平面·极坐标·分配力修正(3-32

配重

添加、切割

配重块移动

(带G型号有)

不平衡振动监控功能(UVA

量程选择

全自动化

工作数据存储功能

10

操作方法

彩色触摸操作方便

谐波分析

USB通信(数据打印)

可选

不平衡质量

0.01mg

动平衡偏心补正

振动测量

振幅测量,总量测量,谐波测量

FFT分析及轴承诊断

显 示 屏

TFT液晶显示(角度、振动位移、转速、测试结果、预测曲线)

电    源

220V10,50/60Hz,7VA25






技术咨询
13611097458
