风机动平衡仪x-balancer操作步骤

发布日期:2019-05-26 浏览次数:1355


风机动平衡仪x-balancer


风机动平衡仪x-balancer操作步骤

风机动平衡仪

一、准备工作:工具、材料

1、需要被校正风机转子,因为是整体动平衡校准,所以风机需要能运行起来

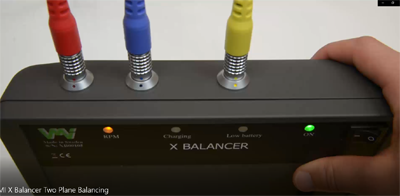

2、风机动平衡仪X-balancer一台

3、抹布,电焊机,铁块,记号笔,电子秤

4、盘工,电焊工等,电机工控人员

风机动平衡仪风机动平衡仪

二、前期需要做的工作

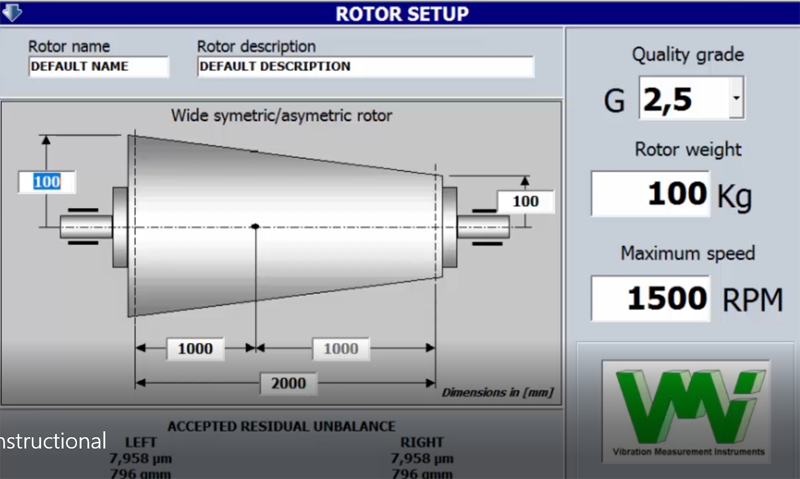

1、详细了解风机的结构如:电机功率大小,轴直径大小,风机转速,叶片直径大小等

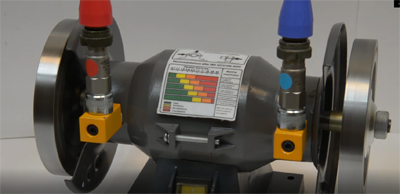

2、需要安置好转速传感器,反光贴纸,安装振动传感器(一盘在风机主轴的轴承座位軒)

3、开始前的检测1:让风机开始旋转起来,用风机动平衡仪中的启停机分析功能查看振动详情

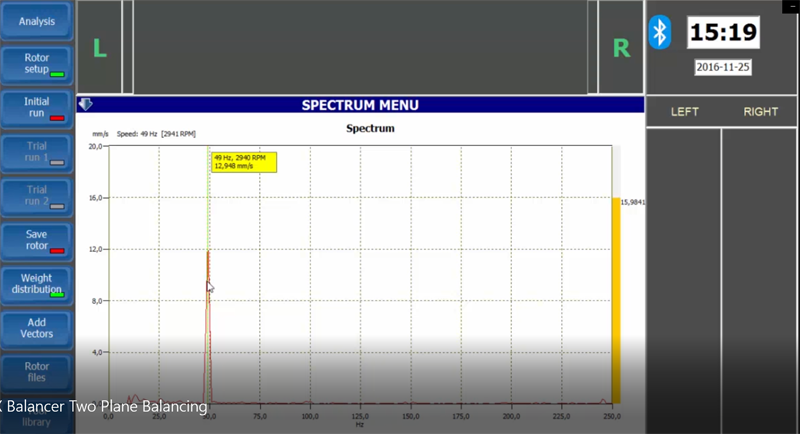

4、开始前的检测2:用风机动平衡仪中的振动FFT功能查看 是否是由于动平衡不好引起的振动过大,(FFT频率分析主要反映在工作频率的上)并确认是平衡不好

风机动平衡仪

二、风机动平衡仪详细步骤如下:

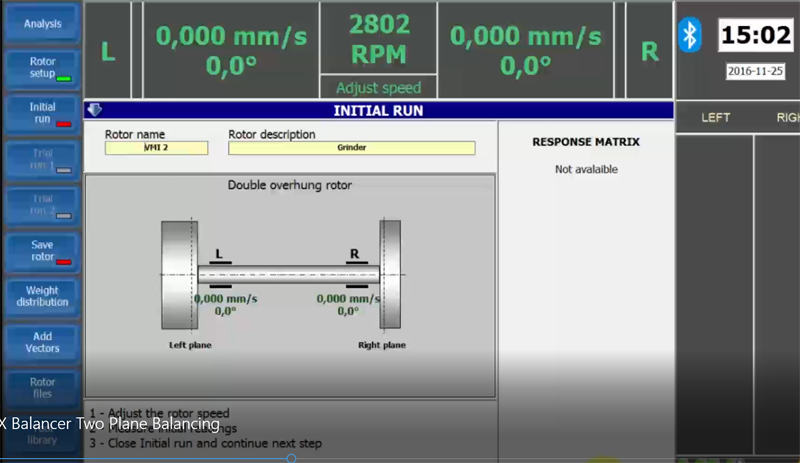

1、机器正常运转至工作转速,然后采集数据,进行初始测量,并记录振动值(如:2.62 mm/s RMS)这也叫原始不平衡

2.  风机停止运转,秤好试重质量,并在叶片上添加试重(也就是铁块),并做好0度标记

3、运转风机,等到工作转速稳定,测试结果,振动幅值值为2.00 mm/s RMS

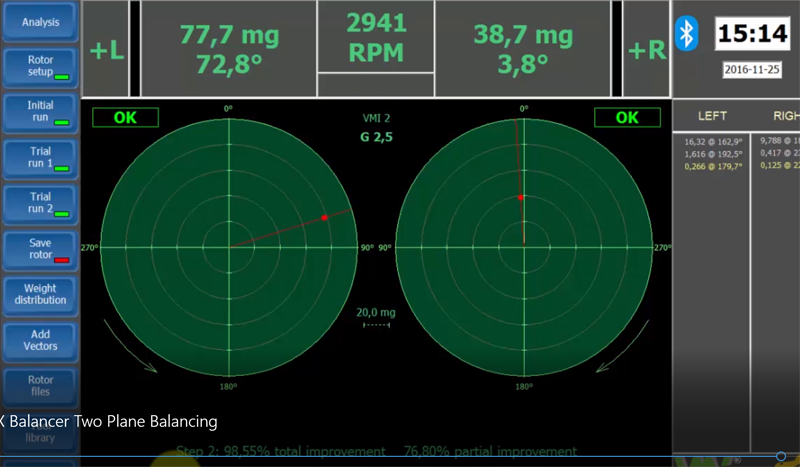

4、查看风机动平衡仪中的数据如:265度,35克

5、以0度位置,开始找到265度的地方,并添加配得35克,同时撤去试得

6、运转风机,查看振动值如:0.15mm/S RMS,  说明平衡功能,风机可以正常工作了,

7、残留1.5克,说明此处还有1.5克的不平衡量,如果您觉得可以了,就结束此前的工作,如果您觉得还不能达到您满意状态,那么继续添加配重,最后的残留不平衡量只会越来越小。

分析:从最开始的2.6mm/S   到最后平衡好的0.15mm/s   说明很成功

风机动平衡仪

风机动平衡仪
风机动平衡仪

风机动平衡仪

风机平衡仪x-balancer校正计算结果打印输出

连接USB接口,上传至电脑 ,或以清楚的看见,初始的振动大小,试重后的振动大小,配重后的不平衡量及振动幅值。

点击打印成数据报表

风机平衡仪x-balancer结论

从上述中,我们看到残余量只剩下1.5g

同时振动值,从2.62 mm/s降低到0.15 mm/s说明风机动平衡仪效果十分显著。
