V100非接触激光测振仪简介: V100非接触激光测振仪j日本原装生产,不需要在被测物体上安装传感器,只需对针测量点,V100非接触激光测振仪对发射激光及接受激光进行特殊技术处理,测量被测物体的振动数据,特别适用于机器零部件,航天、航空、超声、汽车电子元器件等微小物品振动测量

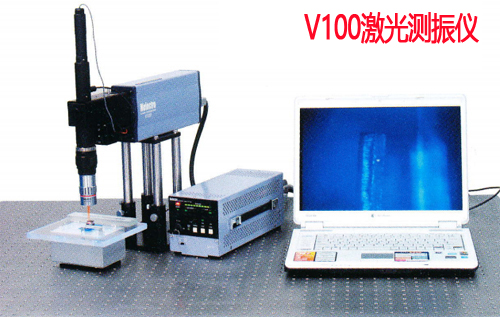

V100非接触激光测振仪

V100非接触激光测振仪优点:

1. 以单一量程测量模块化方式简便地满足多种测量需要。

2. 操作简便。与其它型号相比,灵敏度提高到10倍。

3. 可选的摄像机用内置式电源,系统变得更为简化。

4. 结构紧凑,功能强大,与其它型号相比,体积比减到1/5左右。

5. 由于具有多种可选项的扩展功能,使用成本降低。

6. 抗外来干扰能力强。

V100非接触激光测振仪结构组成:

项目

敏感器件(传感器)V100性能指标

激光光源

He-Ne气体激光器 CW 波长:632.8nm

输出光量

1mW以下

激光安全基准

二类

测量距离

295mm-700mm/5mm联结环+使用标准透镜时

400mm-2m/使用标准透镜时

外形尺寸

大约为57W´111H´259Dmm(包括突起物)

重量

大约为1.9 kg


V100非接触激光测振仪技术参数:

V100

型号

V100-S

测定频率范围

0.5Hz300KHz

测定速度范围

0.05μm/s0.1m/s

速度

0.02m/s/v

0.5Hz10KHz

0.5Hz50KHz

100HZ-300HZ

位移

2μm/V

200nm/V

加速度

5×104 m/s2/V

5×102 m/s2/V

------

速度输出

电压

±5V  Velocity端子(BNC

测定精度

±1% 以内

低通滤波器(LPF

3KHz30KHz300KHz

高通滤波器(HPF

0.5Hz30Hz300Hz

信号电平

SIGNAL  LEVEL  0+5V

位移

S1 端子 输出

位移,加速度

位移 S1输出

加速度:S2输出

SHUTTER ON/OFF

端子开路时:ON

端子断路时:OFFBNC端子)

外形尺寸

115w)×111H)×281Dmm(包括有突起物)

重量

3.8kg


速度、位移.加速度 TYPE-DA

位移量程

速度 周波数范围

0.5Hz10KHz

0.5Hz50KHz

0.2m/s/V

500μm/V

50μm/V

0.02m/s/V

50μm/V

5μm/V

加速度量程

速度 周波数范围

0.5Hz50KHz

0.5Hz20KHz

0.2m/s/V

5×106 m/s2/V

5×104 m/s2/V

0.02m/s/V

5×106 m/s2/V

5×102 m/s2/V

位相

补偿

位相补偿 (TYPE-S

测定精度

±2°以内(周波数范围5Hz100KHz
