Fieldpaq II动平衡振动分析仪功能介绍: Fieldpaq II动平衡振动分析仪专为各种动平衡振动分析仪而设计。为了适应各种恶劣的工作环境,采用坚固外壳,Fieldpaq II动平衡振动分析仪具备 IP65 防尘防水的防护等级。结合 5 英寸的大型触控彩色屏幕与功能强大的 Windows CE 系统,为用户提供简便、直观、友好的操作界面。

Fieldpaq II动平衡振动分析仪功能介绍:

Fieldpaq II动平衡振动分析仪专为各种动平衡振动分析仪而设计。为了适应各种恶劣的工作环境,采用坚固外壳,并具备 IP65 防尘防水的防护等级。结合 5 英寸的大型触控彩色屏幕与功能强大的 Windows CE 系统,为用户提供简便、直观、友好的操作界面。采用了高性能的 24 Sigma-Delta ADC,提供超高动态范围,并且最高带宽可达 40kHz。在数字信号处理方面,采用 800MHz CPU 和高速的 TITMS320C6713B 数字信号处理芯片,高速运算能力使得 能够实时测量并分析瞬间变化的动态信号。

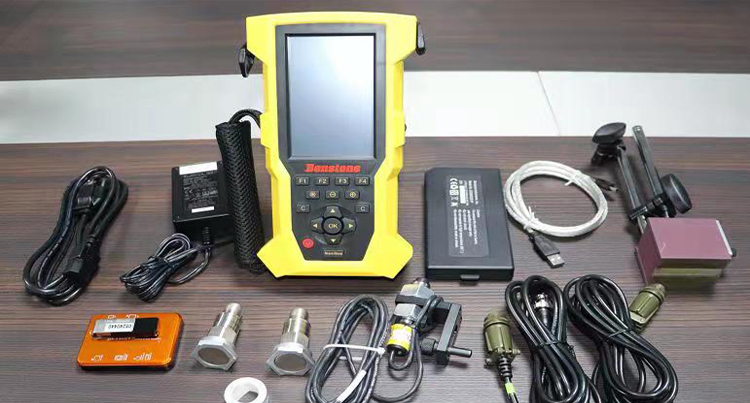

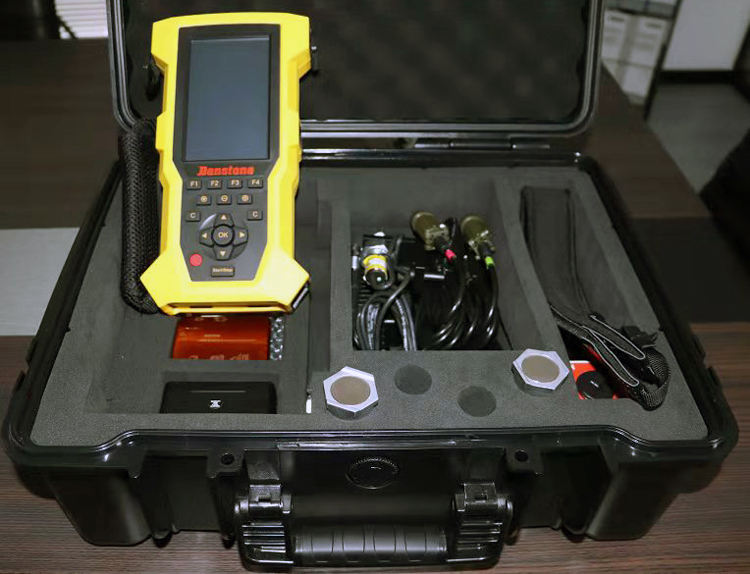

Fieldpaq II动平衡振动分析仪


Fieldpaq II动平衡振动分析仪功能

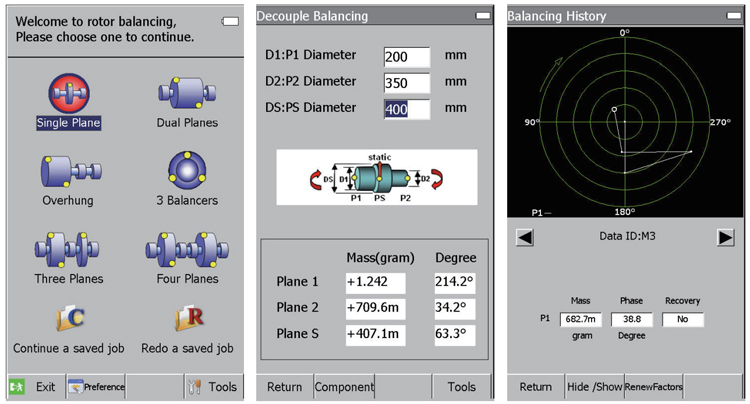

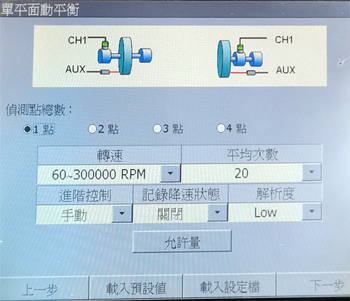

动平衡模块同时支持四个通道的信号测量,并且支持多点动平衡校正,可以保证水平向和垂直方向所有测点的振动值,在校正后都可以同时达到有效的降低。另外这个软件模块也支持降转速一倍频振动测量,用户可以在第一次振动测量之后,就预知转动零件的不平衡质量位置,有效节省时间节约成本,同时可以避免试重位置不恰当造成高振动值所导致的不准确与危险。除此之外,动平衡模块还具有以下特点:

 多点动平衡

 分量计算

 钻孔深度计算

 根据 ISO1940 标准换算动平衡等级

 不等半径计算

 静平衡与偶平衡

 在极坐标图中查看振动历史数据

 在极坐标图中查看平衡历史数据

 一倍频降转速测量

 重做动平衡工作

 继续未完成动平衡

Fieldpaq II动平衡振动分析仪


Fieldpaq II动平衡振动分析仪技术参数指标

Fieldpaq II动平衡振动分析仪技术规格

操作系统                  Windows CE

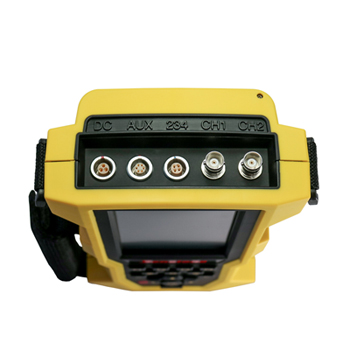

输入通道数目              4 模拟输入通道和 1 Aux 通道

输入通道连接器            通道 1 2BNC;通道 2344 LEMOAux6 LEMO

通道耦合方式              ACDC IEPE

Aux 通道                  转速计输入和供电

DSP 处理器                TI TSM320C6713B

存储卡 SD

电池                      可充电锂电池 7.4V 5800mAh

PC 通信接口               USB 1.1 mini B

液晶显示屏                800X480 5 英寸彩色触控屏

工作温度                  -10°C~+45°C

防护等级                  IP65

重量/尺寸                 1.3kg / 245X132X63mm

最大输入电压              ±20V

动态范围                  130dB

A/D 转换器                24 sigma-delta ADC

带宽                      0~40kHz

输入阻抗                  1MΩ

Fieldpaq II动平衡振动分析仪频谱分析功能

最大实时带宽              40kHz/12800 条解析度,两通道同时开启

频谱解析度                100~12800

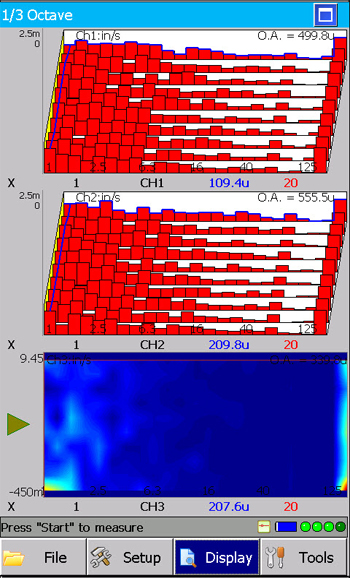

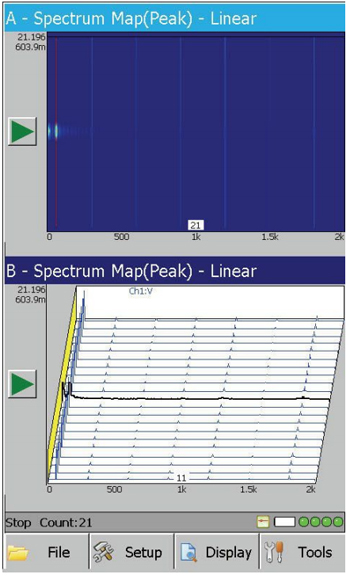

连续测量                  连续频谱测量并显示于 3D 瀑布图或强度图

窗函数                    Hanninghammingflattoprectangularforceexponential

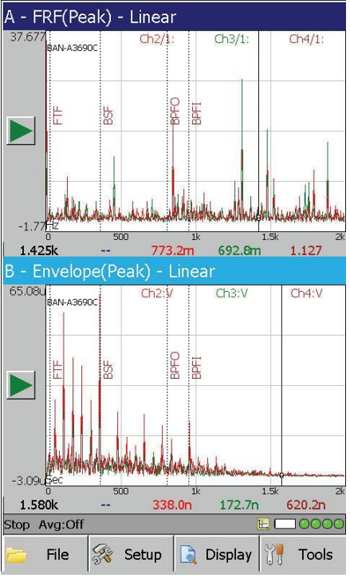

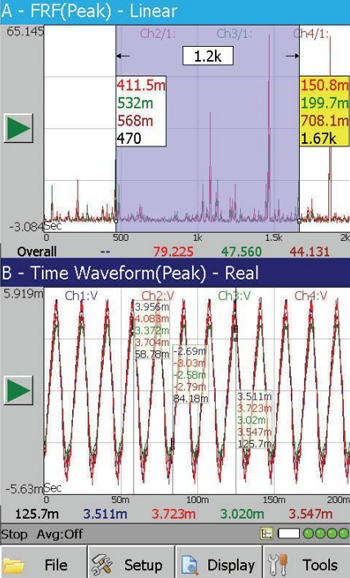

分析函数                  Spectrumpower spectrumcross power spectrumFRFtime waveformenvelopespectrumorbitcoherence PSD

Zoom FFT                  具有细化频谱功能

平均类型                  Linearexponentialtimepeak hold

触发                      Externalinput channelpre/post triggering

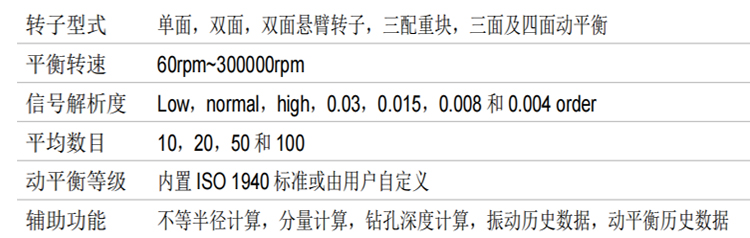

Fieldpaq II动平衡振动分析仪动平衡校正

转子型式                 单面,双面,双面悬臂转子,三配重块,

三面及四面动平衡

平衡转速                  60rpm~300000rpm

信号解析度                Lownormalhigh0.030.0150.008 0.004 order

平均数目                 102050 100

动平衡等级               内置 ISO 1940 标准或由用户自定义

辅助功能                 不等半径计算,分量计算,钻孔深度计算

振动历史数据,动平衡历史数据

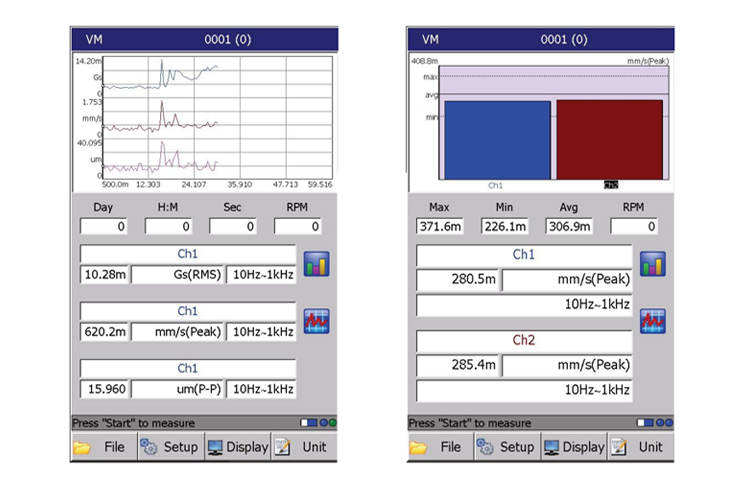

Fieldpaq II动平衡振动分析仪振动计

振动物理量               加速度,速度和位移

检测方式                 RMS,峰值,峰峰值,真峰值和 quest factor

滤波器                   2Hz~1kHz5Hz~1kHz10Hz~1kHz2Hz HP

5Hz HP,10Hz HP

图形显示                 趋势图(振动量和时间,或振动量和 rpm)或条形图
