产品介绍

VibXpert-II-DPH现场动平衡仪功能介绍: 可以分析旋转机械的各种常见故障, 如不平衡,不对中,轴弯曲, 松动,齿轮啮合,断齿,气蚀,地基问题,轴承问题等,VibXpert-II-DPH现场动平衡仪拥有市场上同类产品最高的分辨率:102400线. 分辨率是指FFT频谱分析的精度.它直接影响了分析的准确性

VibXpert-II-DPH现场动平衡仪


VibXpert-II-DPH现场动平衡仪功能介绍:

1、高性能,高分辨率

VibXpert-II-DPH现场动平衡仪拥有市场上同类产品最高的分辨率:102400线. 分辨率是指FFT频谱分析的精度.它直接影响了分析的准确性, 尤其是当多个故障频率比较接近时, 高分辨率保证了精确的区分不同的故障频率.同时, 新一代的VibXpert II-DPH现场动平衡仪采用了最新一代的处理器技术, 主频达到806MHz.

2、很多种测量功能

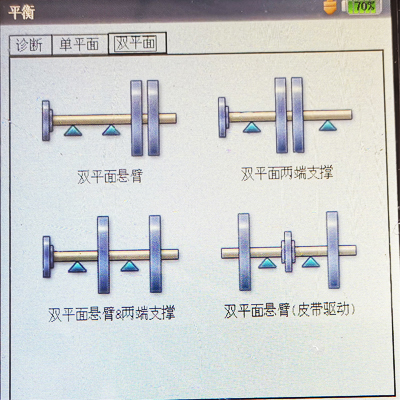

VibXpert-II-DPH现场动平衡仪具有很多的测量功能,除了振动,脉冲(轴承状况),气蚀,温度,转速,工艺参数,FFT频谱,信号分析、动平衡外,还有很多选配功能。

3、高性能的传感器

传感器相对于市场上其它品牌的振动分析仪配套传感器,是唯一能够同时测量振动和冲击脉冲.。冲击脉冲方法作为轴承故障诊断的一种手段,是常用的包络分析方法的很好补充.。传感器能够集二者于一身,从而减少了测量的耗时,提高了工作效率。

4、 友好界面:

仪器提供了全中文,彩屏界面,包括帮助内容、分析软件界面也都已经汉化。

5、操作简便

VibXpert-II-DPH现场动平衡仪出色的人体工学设计,它具有单键操纵杆,单手就可以完成所有操作.。带背光的LCD显示,保证了工作需要的同时也提供了很长的供电时间:连续工作8小时以上。

6. 升级方便,终身免费

客户可以方便的下载实时更新的升级包, 对于仪器固件和分析软件进行及时更新------­­终身免费.

VibXpert-II-DPH现场动平衡仪VibXpert-II-DPH现场动平衡仪


VibXpert-II-DPH现场动平衡仪技术参数及功能:

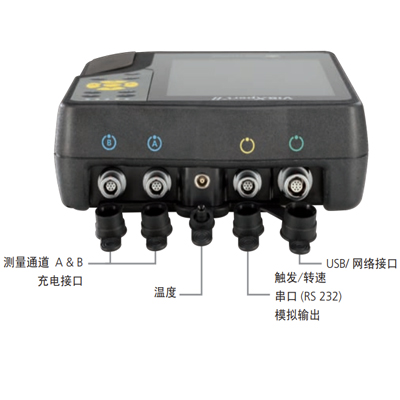

测量通道:

2个模拟通道:电压,电流,应力仪,PT100,Linedrivve信号等

1个模拟通道: 温度传感器

1个数字通道:1+1脉冲/转速(RPM,触发,相位)

参数:

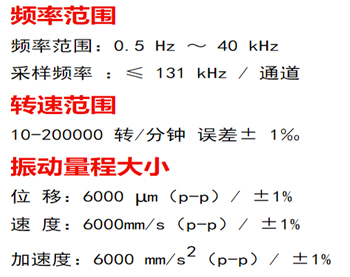

频率范围 0.5 Hz 40 kHz

动态(测量/总共) 96 dB / 136 dB

分析频率范围;1 Hz 12.8 kHz

动态范围 : 最大136 dB

采样频率 : 131 kHz / 通道

固有频率: 36kHz

频响范围: 0.3Hz~20kHz (±3dB)

线性度 10%: ±961 m/s2(98g)

灵敏度:     1.0 μA/ms2 159 Hz, 25°C

窗函数:矩形窗,汉宁窗,平顶窗,海明窗,布拉克曼窗,巴特里窗,凯塞窗

采样频率 ≤ 131 kHz / 通道

输出

频闪控制:TTL

信号输出:用于耳机和信号处理

测量范围 / 精度:

RPM 10--200 000 rpm / ±1 / ±1 rpm

温度:-50...+1000/±1%/±1

位移:6000 μm (p-p)/ ±1%

速度:6000 mm/s (p-p)/ ±1%

加速度:6000 m/s2p-p/±1%

FFT分辨率:102400线

窗函数:矩形窗,汉宁窗,平顶窗,海明窗,布拉克曼窗,巴特里窗,凯塞窗

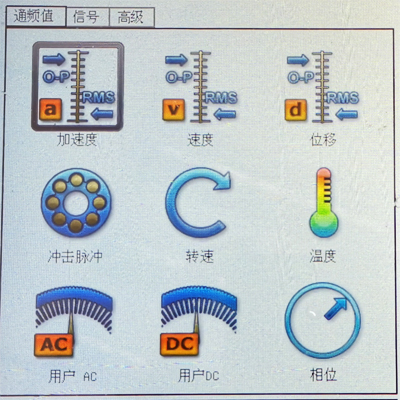

测量模式

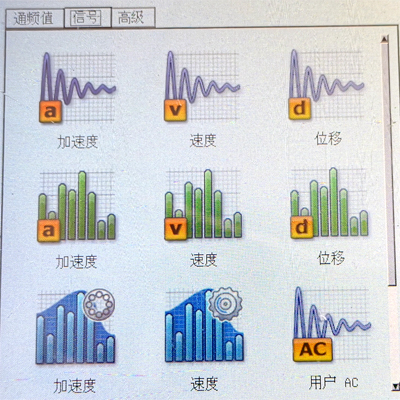

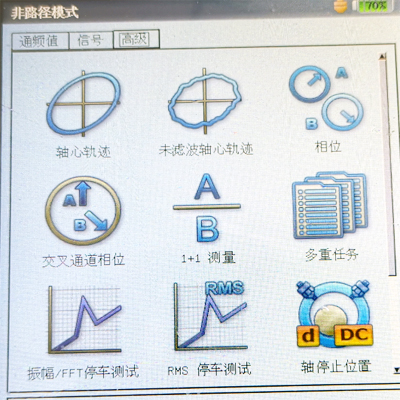

非路径模式:振动(加速度,速度,位移),电流,电压(AC/DC),冲击脉冲(滚动轴承),温度,RPM—信号;频谱(幅值,包络),时间信号,相位&交叉相位,轴心轨迹,起停车测量,敲击测试


路径模式:通过结构树或机器图形作为向导,快速数据获取过程优化。


VibXpert-II-DPH现场动平衡仪

VibXpert-II-DPH现场动平衡仪分析功能:

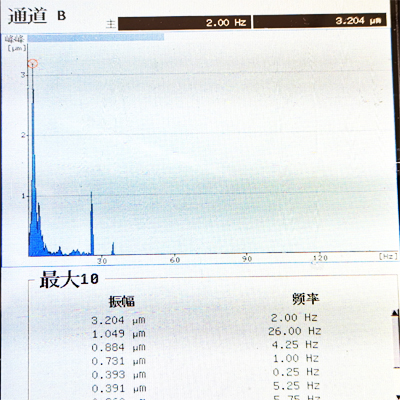

标准配置:时域分析,频域分析(振幅频谱,包络谱,倒谱),

选购程序: 双通道相位差分析,伯德图,轴心轨迹测试,启停车测试,瞬态分析,静态轴位置&轴振动,冲击脉冲(滚动轴承),气蚀(),敲击测试

数据通讯: 支持各种常用接口,USB,串口,以太网等,拥有独立IP地址,支持以太网/局域网通讯

报警:具有红,,.绿四色报警提示LED

存储: 标配CF2 GB,可更换, 最大存储数据量为1.92GB, 最大支持()容量为8GB

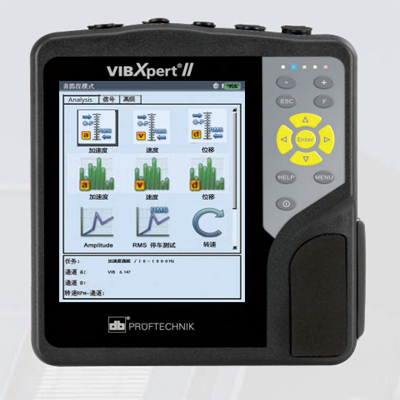

显示屏及操作: 彩色背光显示, 480x640像素, 18TFT 液晶屏, 116x87mm, 支持包括中文的多种语言显示. 键盘为按键式,根据环境自动调节按键底光灯亮度, 带防滑抓手

电源:充电锂电池, 充电时间<5小时, 连续使用>8小时

仪器尺寸及重量: 180x160x55mm(长xx), 1.2千克

工业防护级别: IP65, 防尘防水


备注:

仪器支持用户自定义多种传感器,如振动,噪音传感器等

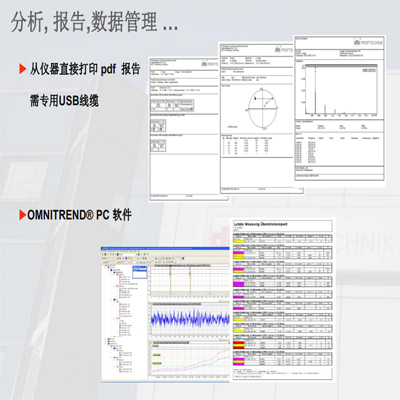

振动分析软件OMNITREND,内部集成数十万种轴承数据库

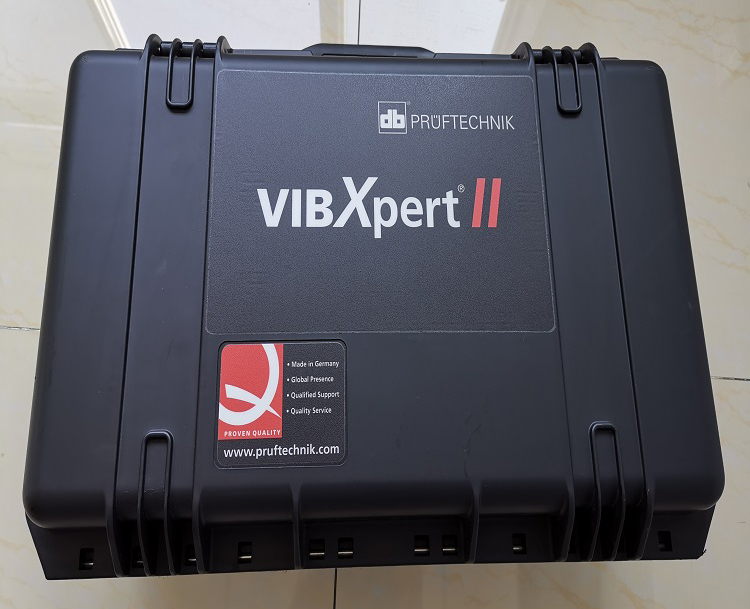

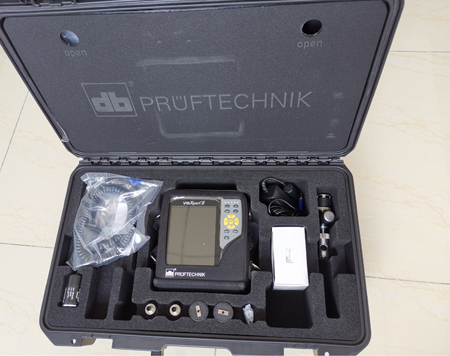

包含所有相关附件: 充电器,电缆,低频传感器,磁座,皮套,肩带,手提箱,说明书及各种目录

包含相关培训及安装调试等.
