产品介绍

Nova激光测振仪特点介绍: Nova激光测振仪采用不可见的短波红外激光(1550nm),这种激光束的输出功率超过传统红色氦氖激光10倍以上,但其仍然是对人眼安全的激光等级(Class I)。由于短波红外激光的入射功率大,Nova激光测振仪适用于粗糙表面和低反射率表面的振动测量,长距离振动测量和高频振动测量

Nova激光测振仪特点介绍:

1、Nova系列激光测振仪采用不可见的短波红外激光(1550nm),这种激光束的输出功率超过传统红色氦氖激光10倍以上,但其仍然是对人眼安全的激光等级(Class I)。由于短波红外激光的入射功率大,Nova系列激光测振仪适用于粗糙表面和低反射率表面的振动测量,长距离振动测量和高频振动测量

2、Nova系列数字激光测振仪是一套高精度的振动测量设备,该仪器基于激光多普勒原理,能同时精确地在远距离不接触测量一点的振动位移、速度,而且空前地降低了对测点的反射特性要求。

3、Nova系列产品在宽带数字激光多普勒测振仪领域中处于国际领先地位,采用超速数字信号处理技术(ultaDSP),确保测量的高分辨率和高精度;具有出色的线性度,测试频带宽,最高可达10MHz;最大速度测量范围可达24.5米/秒。

4、Nova系列激光测振仪采用不可见的短波红外激光(1550nm),这种激光束的输出功率超过传统红色氦氖激光10倍以上,但其仍然是对人眼安全的激光等级(Class I)。

由于短波红外激光的入射功率大,Nova系列激光测振仪适用于粗糙表面和低反射率表面的振动测量,长距离振动测量和高频振动测量。采用不同的光学镜头,包括一款准直透镜,Nova系列激光测振仪的工作距离覆盖0mm至300m。

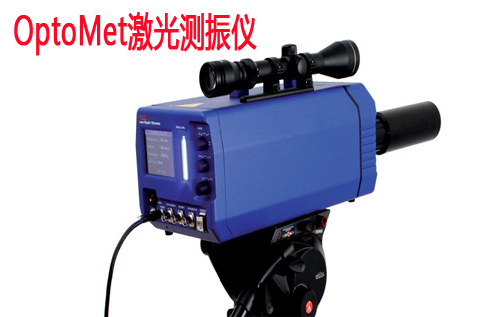

Nova激光测振仪


Nova激光测振仪通用技术参数:

测试物理量

速度和位移,可选加速度

信号处理

数字式(OptoMET超速DSP技术)

最大速度

高达24.5m/s

量程范围

14档速度量程,19档位移量程

振动分辨率

速度:4nm/s,位移:4pm

频率范围

0Hz – 80kHz

激光波长

测量激光:1550nm,定位激光:515nm

激光安全等级

测量激光:输出功率小于10mW,人眼安全,Class I

定位激光:输出功率小于1mW,人眼安全,Class II

工作距离

最长至100m

扫描角度

垂向50° X 水平向40°

扫描仪属性

角度分辨率优于0.002°

扫描点密度

高达512x512扫描点

相机

1080p高清,30倍变焦,水平可视角:63.7°(近距离),2.3°(远距离)

与电脑的通讯端口

USB3.0

BNC模拟输出

位移/速度/加速度输出,以及信号发生器输出

BNC模拟输入

测试输入,参考点输入,

每通道24AD转换

支持IEPE输入

选项:第二个参考点输入通道

用户操作界面

3.5英寸彩色屏幕显示状态信息,20LED光柱指示反射信号强度;

通过触摸屏及带按钮功能的旋钮设定参数,通过钥匙开关电源。

工作温度范围

+5 – 40

尺寸

X X 高(不含把手): 450 X 224 X 180mm

重量

12kg

供电

110-240VAC50-60Hz)或 15VDC

测试和分析软件

CCD图片截取,实时显示

 结构和测量点编辑器

功能丰富的FFT分析仪

镜片的控制

工作变形分析

 动画,AVI格式输出

 UFFASCIIMATLAB导出

免费的离线版本,可用于在办公室进行后处理

 模态分析模块(选项)

操作系统:MS Windows


Nova激光测振仪配置及参数:

Nova激光测振仪配置及技术参数

测振仪型号

Nova-Basis

Nova-Speed

Nova-HF

可测量的物理量

振动速度

振动速度和振动位移

振动速度和振动位移

频率范围

DC - 500kHz

DC - 2.5MHz

DC-10MHz

速度解码卡

D-VD- 1N

D - VD - 3N

D-VD-4N

速度测量范围

24.5mm/s 〜5m/s

24.5mm/s - 24.5m/s

24.5mm/s 〜12m/s

速度量程个数

8

11

9

振动速度分辨率

4nm/s/Hz

4nm/s/ J Hz

4nm/s/ V Hz

最大速度

5m/s

24.5m/s

12m/s

位移解码卡

D-DD-1N(选项升级为Nova-Basis-Plus)

D-DD-3N

D-DD-4N

位移测量范围

±122.5nm 〜± 122.5mm

±122.5nm± 122.5mm

±122.5nm ± 122.5mm

位移量程个数

19

振动位移分辨率

4pm

跟踪滤波器

连续可调

低通滤波器

2.5kHz. 5kHz、10kHz20kHz50kHz 100kHz

位移高通滤波器

60Hz

60Hz

50kHz

输出信号范围及插座

士2V模拟电/K,标准BNC插座

输出阻抗

50欧姆
