在线振动检测仪产品介绍

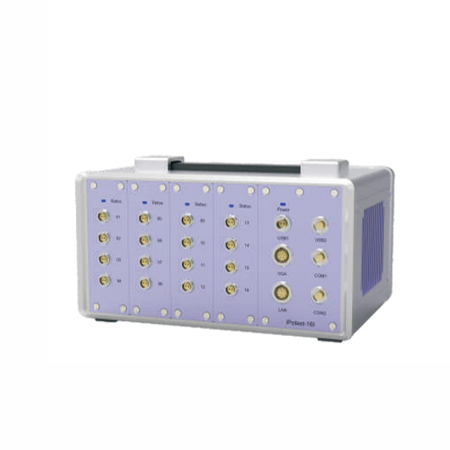

在线振动检测专为结构动态性能测试设计，集DC、AC、ICP/IEPE等功能于一体的动态信号采集记录系统。采用抗振耐冲击机箱结构和模块化设计，具有较好的工作环境适用性。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。背部面板采用以太网总线背板，背板内置6口1000M以太网总线交换机，可接6个3U标准采集模块，背板具有同步采集时钟，同步触发信号，可实现机箱内所有模块，及通道的同步采集。任一100M插槽，可接任意3U采集模块，背板系统支持采集模块混插。

在线振动检测仪应用范围

1. 在线振动检测仪的NVH和模态测试；

2. 在线振动检测内置ICP/IEPE调理电路，采集IEPE/ICP压电式加速度传感器和传声器的输出信号，实现振动加速度、振动速度、振动位移、声压级的测试和分析；

3. 对各种电压信号进行精确测量，与热电偶、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析；

4. 各种两线制或三线制4~20mA电流输出型传感器和电流适调器配合，对电流输出型传感器的各物理量进行测量和分析；

5. 在线振动检测仪与电涡流传感器、磁电式速度/加速度传感器、磁致伸缩位移传感器配合，实现对加速度、速度、位移的测试和分析；

6. 在线振动检测仪与应变片配合，对应力、应变参数进行测量和分析；

在线振动检测仪软件介绍：

在线振动检测仪软件部份可分为采集软件，分析软件、专业定制软件三部份

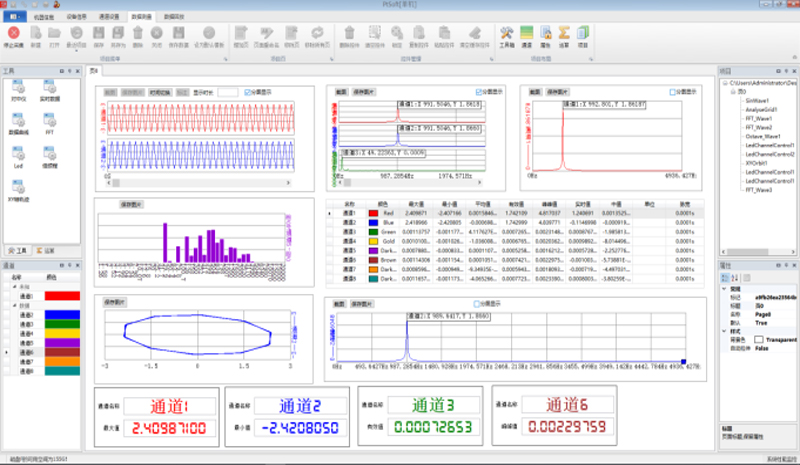

1. 波形曲线分/合显示功能：可多通道合显，也可实现每通道独立显示的分显示功能；

2. 波形曲线缩/放功能：可按钮实现曲线 放大、缩小功能；也可鼠标拉窗放大、滚动鼠标放大/缩小；

3. 波形曲线游标功能：可根据波形最大值游标显示最大值，也可滚动鼠标，游标沿曲线显示任意点数据

4. 软件参数可设置：通道选择、工程单位、量程选择、采样率设置、传感器参数设置、激励电压设置、触发条件、采样通道等功能；

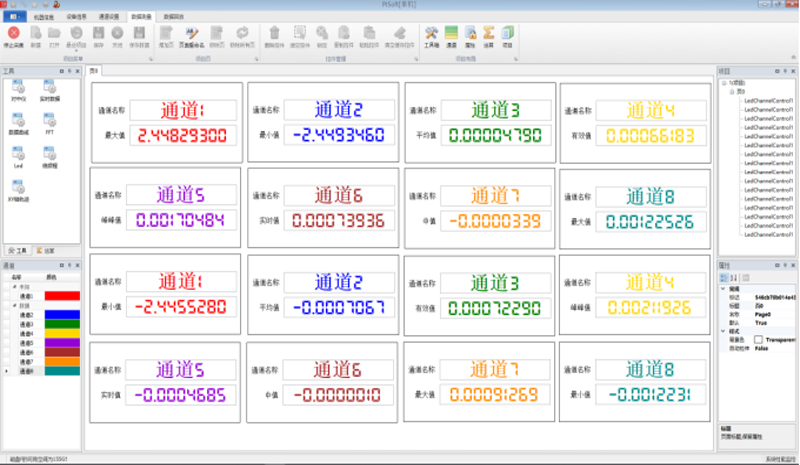

5. 在线显示界面支持数据时域波形图，数码显示等；

6. 时域分析：最大值、最小值、有效值、平均值、峰峰值等；

7. 在线振动检测仪频域分析：FFT、倍频程、功率谱等；

8. 在线振动检测仪具有数字滤波功能，及可编辑滤波功能；

9. 在线振动检测仪信号处理支持统计分析、数据计算（FFT、一次积分、二次积分、微分等）；

10. 在线振动检测仪统计和度量模块：实现统计量的滑动统计、平稳统计，峰值搜索、峰峰值、有效值等的度量、自（互）相关分析、

11. 在线振动检测仪时频联合分析模块：实现小波变换、经验模态分解（EMD）、集合经验模态分解（EEMD）、Wigner-Ville分布等时频分析功能

12. 在线振动检测仪可将传感器参数设置，试验触发条件等进行保存，后续试验直接根据保存配置；

13. 在线振动检测仪数据文件可导出的文件格式：dat、txt、excel、csv、Matlab、unv等二进制格式

14. 在线振动检测仪提供二次开发SDK包和DLL动态库，支持C++、C#、Java、Python等语言开发，支持多种编译器编辑，功能组件化，扩展化，可快速搭建应用平台

15. 专业的定软件：在线振动检测仪机械故障诊断模块软件：基于加速度传感器、转速传感器采集的振动信号，运用轴承、齿轮箱、高压容器的故障频率理论，对监测数据进行频谱分析、在线振动检测仪包络谱分析，可以很精确的判断轴承、齿轮箱、高压容器故障类别。通过历史数据比对，可以清晰判断故障损伤程度及变化趋势，提供预警及维修建议

16. 专业的定软件：在线振动检测仪噪声监测模块：具有声级计、声强计的倍频程、声压级、声强级、声功率级的计算功能

17. 专业的定软件：在线振动检测仪爆破冲击模块：对爆破信号进行时域分析，估计出爆破引起振动的烈度，对爆破信号进行频域分析，计算位移谱、速度谱及加速度，评估爆破对结构的影响

18. 专业的定软件：在线振动检测仪模态分析软件：可用于对结构进行工作形变分析（ODS）、模态分析、声学分析、MIMO建模和仿真分析以及结构修改

19. 专业的定软件：在线振动检测仪3D建模显示软件：显示多角度模型显示（前后向、上下向、左右向、和3D模式）在3D模式下，可对模型进行旋转和缩放，可设置观测距离。
