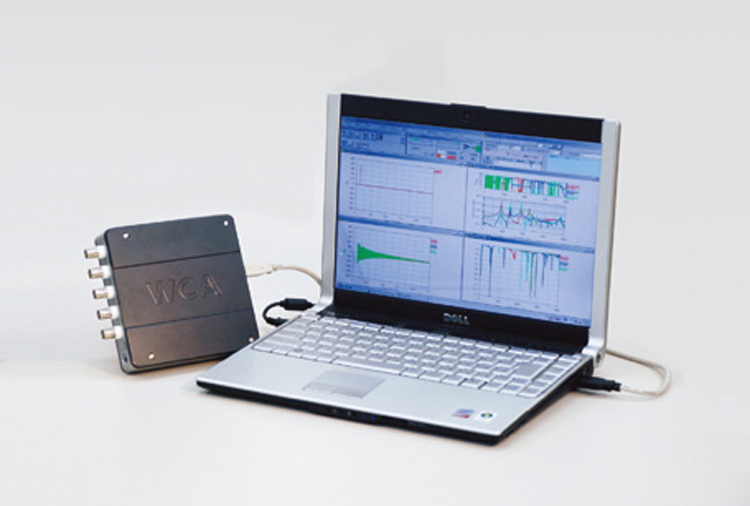

日本原装AD-3661(WCA mini) 四通道振动噪音数据采集系统,实时在线监测,分析振动噪音数据,在线FFT分析,时域分析,跟踪分析,记录数据回放

AD-3661(WCAmini)四通道振动噪音数据采集器功能及特点:

1、重量(约330g),USB总线功率驱动:

小型重量轻,携带方便,电源是USB驱动。随时随地,支持噪音·振动实验解析。

2、操作性ーGUI简易测定:

继续来自公认的WCA的设计思想,更容易更方面更简单FFT解析,为了简单操作请使用跟踪解析的简易测量支援菜单。

3FFT分析合并软件WCAPRO

实现了Windows应用程序的实时FFT分析器,支持噪音振动分析。能长时间数据的记录·再生解析和对WAV·CSV文件的输出。追加必要的选项许可证,可以进行实时八度音解析、跟踪解析,个人电脑离线解析。AD-3661振动噪音分析

4FFT功能:

可以进行实时处理、时间序列数据文件的后处理以及各种FFT函数的分析。
支持帧大小65536,可以进行1/25600频率分析。提供FFT分析所必需的功能,例如振动分析、噪音分析所必需的频谱承载功能、激励锤、加振器的传递函数测量等。

5、实时调度功能(可选)

可以进行数字滤波器方式的八倍分析,作为实时处理、时间序列数据文件的后处理。
可以同时进行FFT功能、跟踪功能和实时音频分析。

6、跟踪功能(可选)

可以进行跟踪分析,作为实时处理、时间序列数据文件的后处理。有实时进行次数处理的2D跟踪、3D图解析模式,提供定比、定幅跟踪、时间跟踪、相位跟踪、平均功能、平滑功能等丰富的功能。

2D跟踪函数设置可以根据表格格式简单地设置多个通道。中心成分单位:下线/频率,带宽单位:下线/频率设定,可定义任何分析成分。跟踪点数可以从最小转数/最大转数、3D地图可以表示坎贝尔,也可以显示彩色光谱,对应3D光标的次数剪切。另外,可以从2D跟踪函表中汇总任意次数进行处理。

7、过滤功能(可选)

作为时间序列数据文件的后处理,可以进行低通高带通和带宽对象的数字过滤处理。也支持下列过滤器。

8、基本功能和2D后处理功能

测量数据·分析数据(MFU文件)的图表显示、列表显示(Lin/dB)、光标显示(2D/3D)、保存·复归功能(条件文件/数据文件)、打印输出(图表/列表)、图表元文件输出、列表的复印&粘贴及2D数据的运算功能(包络线/平均化/平稳处理/听感修正/微分积分/相位反转/相位匹配)等。

93D后处理功能(包括跟踪功能)

3D数据(MFU文件/块数据)的后处理运算。任意次数/频率数据的剪切(中心成分单位:次数/频率、带宽单位:次数/频率)、指定转数或记录的2D数据剪切、函数变换(将频谱图转换为八度图)、平均处理、听觉校正、微分积分等丰富的运算功能

10、回放功能、采集功能

支持时间数据直接记录到个人电脑硬盘的采集功能。还可以播放记录的数据进行解析。
同时,时序数据转换为CSV文件,WAV文件,MAT文件(Level4)

能够长时间采集数据、指定解析范围、播放声音、将指定的范围输出到其他文件。

11、离线的后期处理:

即使没有前端WCAPRO也可以作为离线解析软件(另外需要授权)。能够对采集记录的时间序列数据进行FFT分析、跟踪分析、实时音阶分析、时间序列滤波处理。

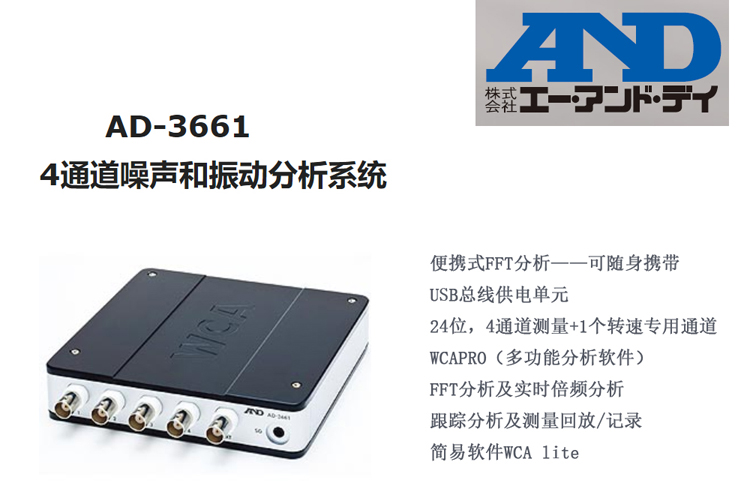

AD-3661(WCAmini)

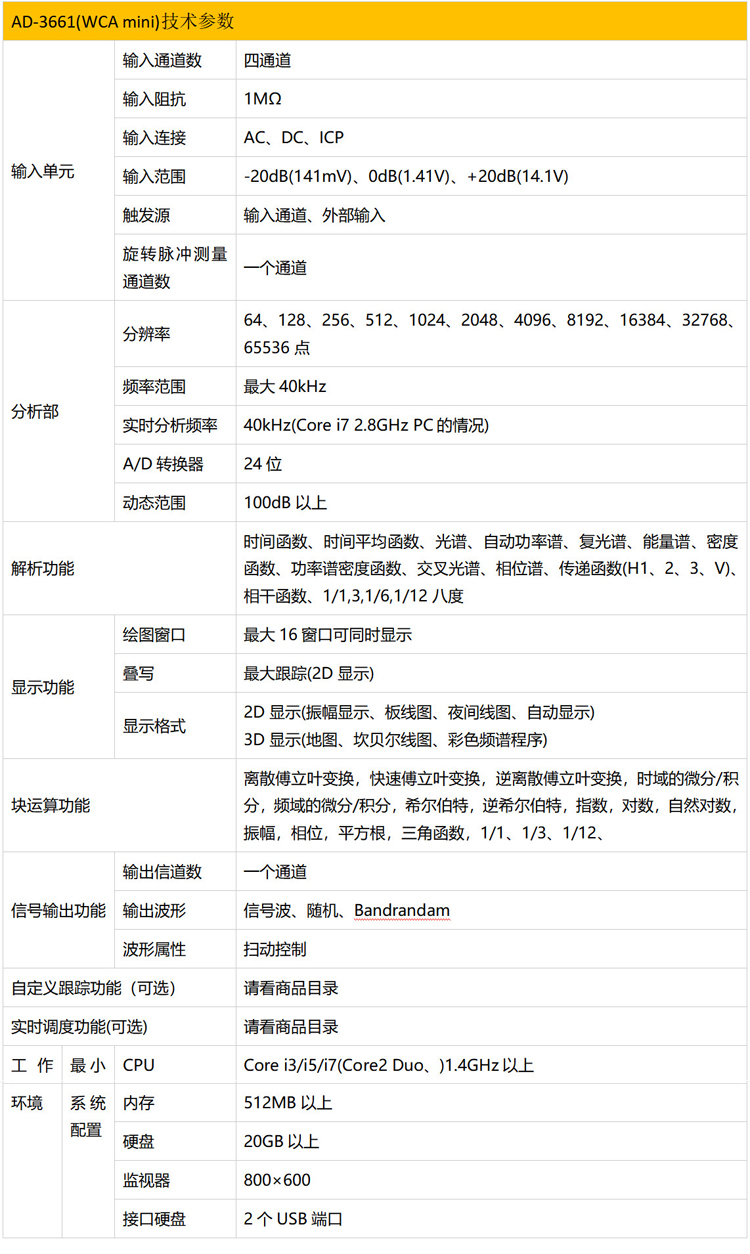

AD-3661(WCAmini)四通道振动噪音数据采集器:

输入单元

输入通道数

四通道

输入阻抗

1MΩ

输入连接

AC、DC、ICP

输入范围

-20dB(141mV)、0dB(1.41V)、+20dB(14.1V)

触发源

输入通道、外部输入

旋转脉冲测量通道数

一个通道

分析部

分辨率

64、128、256、512、1024、2048、4096、8192、16384、32768、65536

频率范围

最大40kHz

实时分析频率

40kHz(Core i7 2.8GHz PC的情况)

A/D转换器

24

动态范围

100dB以上

解析功能

时间函数、时间平均函数、光谱、自动功率谱、复光谱、能量谱、密度函数、功率谱密度函数、交叉光谱、相位谱、传递函数(H1、2、3、V)、相干函数、1/1,3,1/6,1/12八度

显示功能

绘图窗口

最大16窗口可同时显示

叠写

最大跟踪(2D显示)

显示格式

2D显示(振幅显示、板线图、夜间线图、自动显示)
3D显示(地图、坎贝尔线图、彩色频谱程序)

块运算功能

离散傅立叶变换,快速傅立叶变换,逆离散傅立叶变换,时域的微分/积分,频域的微分/积分,希尔伯特,逆希尔伯特,指数,对数,自然对数,振幅,相位,平方根,三角函数,1/1、1/3、1/12

信号输出功能

输出信道数

一个通道

输出波形

信号波、随机、Bandrandam

波形属性

扫动控制

自定义跟踪功能(可选)

请看商品目录

实时调度功能(可选)

请看商品目录

工作环境

最小系统配置

CPU

Core i3/i5/i7(Core2 Duo、)1.4GHz以上

内存

512MB以上

硬盘

20GB以上

监视器

800×600

接口硬盘

2个USB端口

AD-3661(WCAmini)四通道振动噪音数据采集器配置
AD-3661主机 (USB线和供电器)
WCA Pro
软件

FFT 分析功能许可证书


AD-3661四通道振动噪音数据采集器:可选项:
WCA Pro 软件 2D 跟踪功能许可证书
WCA Pro
软件 3D 跟踪功能许可证书
WCA Pro
软件 实时倍频程分析
WCA Pro
软件 时序滤波功能许可证书
