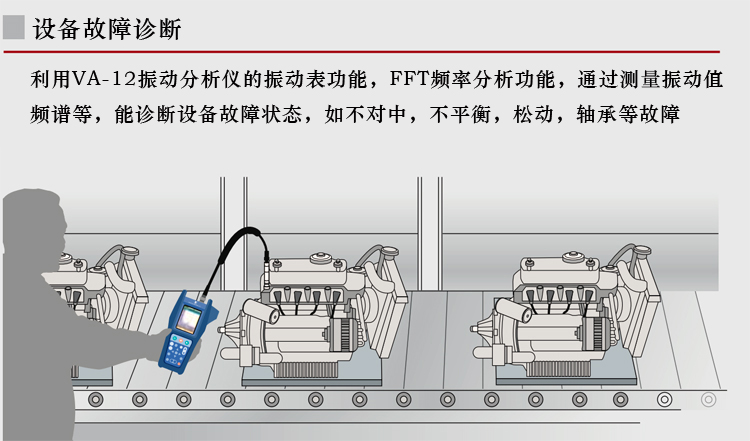

日本RION VA-12振动分析仪 日本RION VA-12振动分析仪能同时显示振动的加速度,速度,位移值,精密诊断(如:不平衡,不对中,机械松动,轴承故障,齿轮箱故障)设备故障,日本RION VA-12振动分析仪领先的屏幕截取功能:直接将仪器屏幕上的各种波形图保存为BMP文件,并输出到PC机

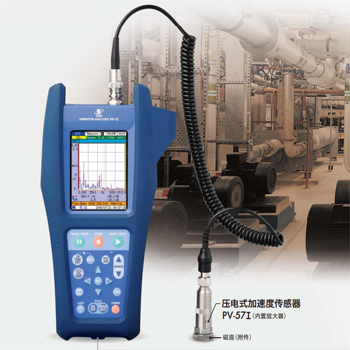

日本RION理音VA-12振动分析仪

日本RION理音VA-12振动分析仪功能:

1、领先的屏幕截取功能:直接将仪器屏幕上的各种波形图保存为BMP文件,并输出到PC

2、领先的关机自动保存功能:方便下次开机读取测量的数据

3、240*320彩色TET LED显示屏:更适用于黑暗环境下作业

4、较VA-11S采样点数提高一倍左右,为8192个采样点更精确的了解每一单一频率下的幅值。

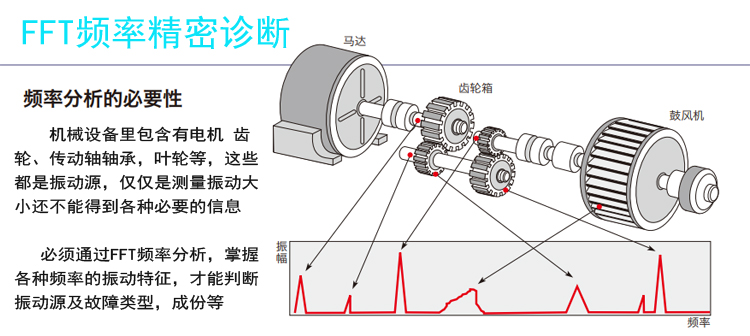

5、三种显示方式:振动表,时域谱和FFT分析功能。测量数据保存在存储卡上。


日本RION理音VA-12振动分析仪技术参数:

符合标准:CE标准(EMC标准2004/108/EC) 中国RoHS标准(针对中国的出口模式)WEEE标准

输入部分:通道数量:1
连接类型:BNCCCLD 18V 2mA(CCLD 24V 4mA 可选)
传 感 器:标准压电式加速度探头PV-57I

量程使用范围

加速度:1  3.16  10  31.6  100  316  1000m/s2(rms)
速度:3.16   10  31.6   100  316  1000   3160 mm/s (rms)
位移:0.089  0.283  0.894   2.83   8.94   28.3  89.4mm(EQP-P)

传感器:灵敏度在该范围时:0.100-0.999Pc/(m/s2)(其它探头时)


日本RION理音VA12振动分析仪


量程使用范围:

加速度:10  31.6  100  316  1000  3160  10000m/s2(rms)
速度:31.6   100  316   1000  3160  10000   31600 mm/s (rms)

位移:0.89  2.83  8.94   28.3   89.4   283     894mm(EQP-P)

测量频率范围:

加速度:1Hz-20 kHz
速度:3 Hz-3kHz
位移:3 Hz-500 Hz
加速度包络:1kHz-20kHz

高通滤波器:1Hz(加速度模式)、3Hz、10Hz、1kHz
低通滤波器:1kHz、 kHz、20kHz
加速度包络高通滤波:1kHz        加速度包络低通滤波:20kHz
A/D变换:24位                  动态范围:110dB

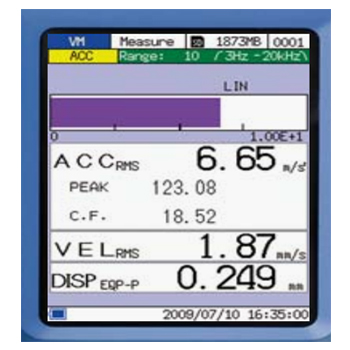

振动表模式:(见图)

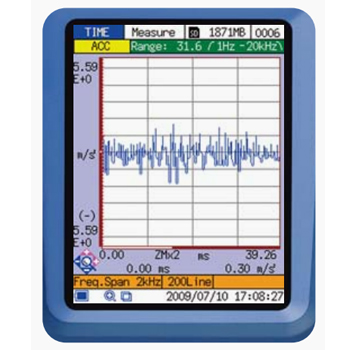

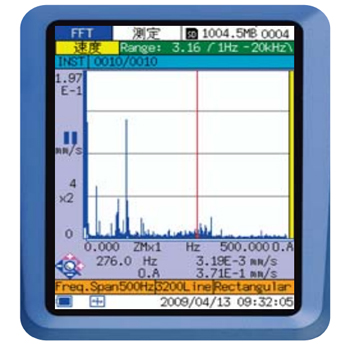

日本RION理音VA-12振动分析仪模式:(如图)


日本RION理音VA-12振动分析仪

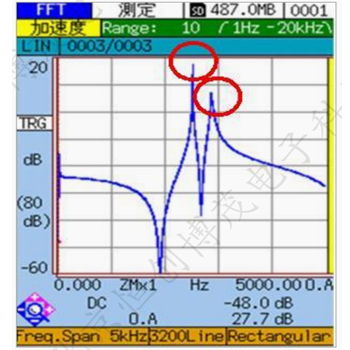

日本RION理音VA-12振动分析仪显示十个最大值与轴承包络分析功能


日本RION理音VA-12振动分析仪

采样点:512 1024 2048 4096 8192

窗函数:矩形,海宁,平顶
演算:线性平均,最大值,指数平均,瞬时值
频率范围:100HZ,200HZ,500HZ,1kHZ,2kHZ,5kHZ,10kHZ,20kHZ
频谱显示:显示10个最大峰值;柱形图显示
时域波形显示:柱形图显示
X轴放大:x1,x2,x4,x8,x16; Y轴放大:最高放大1024倍
触发源:外部触发;电平触发          触发模式:自由触发;重复触发;单次触发

显示:彩色TFT LCD,屏幕分辨率:240*320带背光;英文,日文显示
警告显示:LED(超过量程红灯亮)     存储器部分:SD卡(最大2 GB)
文件保存:1个存储名可以保存1000组数据,最多可以设置100个存储名
参数设置保存:参数设置可以存储在卡中,一个单元最多可以保存5组参数设置
BMP储存:屏幕截取可以保存在BMP文件中
回放功能:已经测量的数据能从存储卡中再次读取,并显示在屏幕中
恢复功能:仪器关机时,设置自动保存;再次开机时,设置会恢复
输入/输出部分:AC输出,外部触发输入,打印机接口,USB接口
电源:AC适配器NC-99或使用8节IEC R6电池(大小AA型)(23℃,正常运行,背光关闭)

电池寿命约12小时,消耗电流145毫安(正常运作,背光关闭)
工作环境条件:-10到+50℃,90%RH以下(无冷凝)
尺寸:214 (H) x 105 (W) x 36 (D) mm;
重量:质量约850g(包括电池,防护罩,)

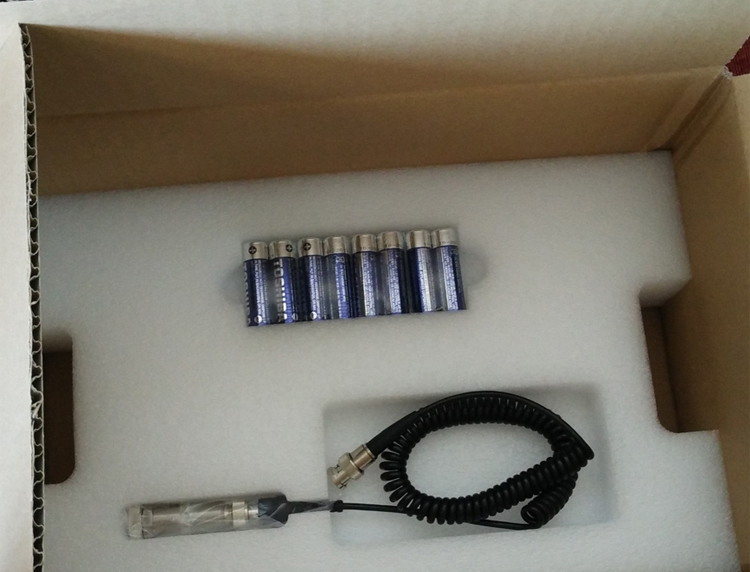

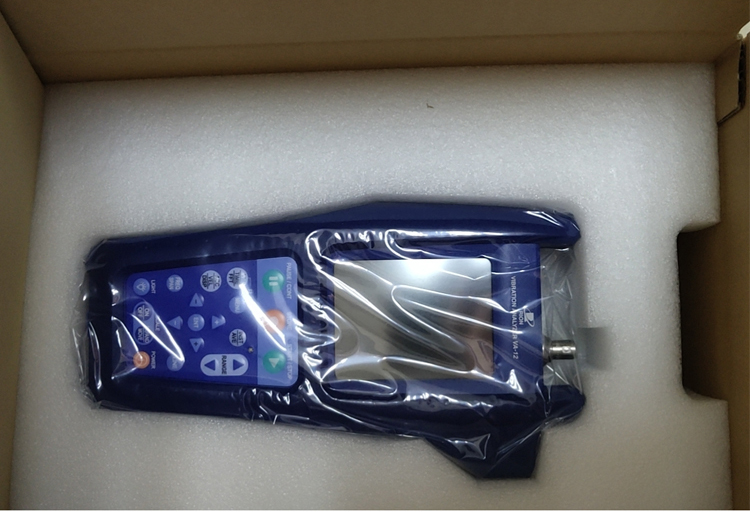

日本RION VA-12振动分析仪标准配置:

日本RION理音 VA-12振动分析仪                              一台。

振动探头:日本理音公司原装PV-57I振动探头              一个

英文说明各                                                           一本

原装充电电池                                                        八节

充电器                                                                一个


日本RION理音 VA-12振动分析仪 选购件:

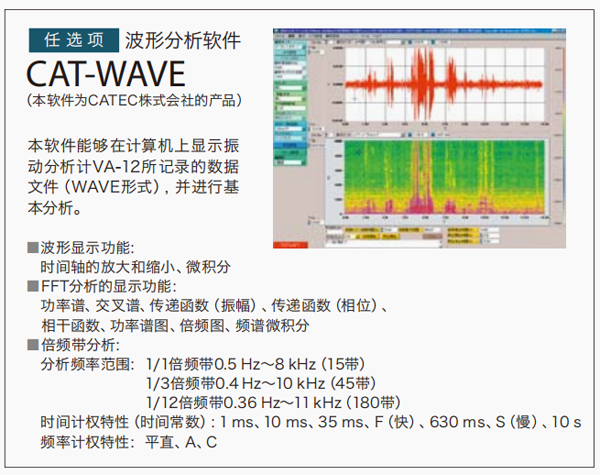

CA-WAVE波形软件

振动探头
