产品介绍

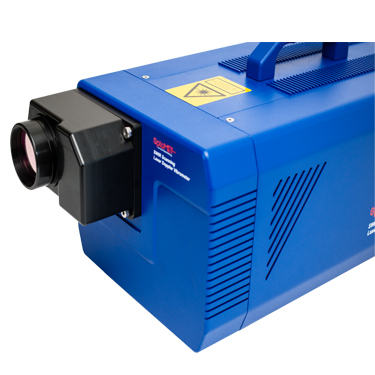

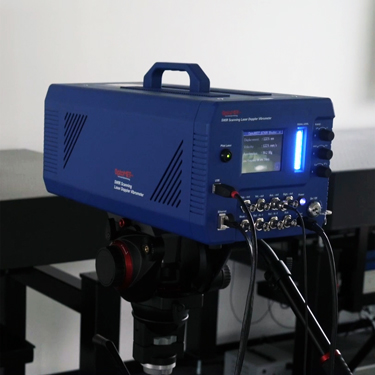

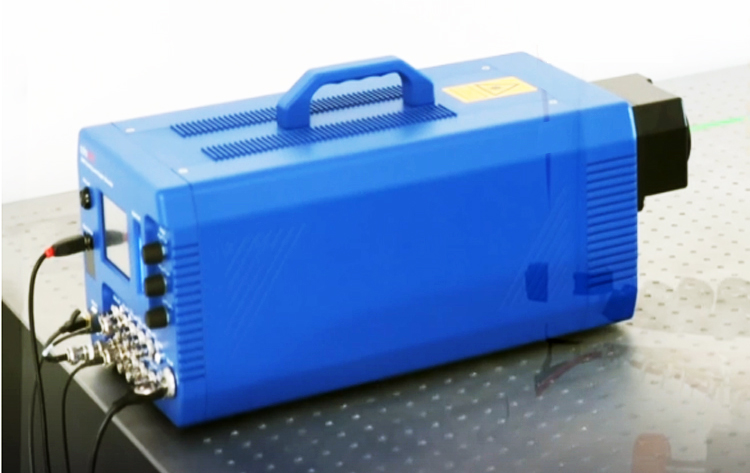

Scan激光测振仪简介: Scan激光测振仪采用短波红外激光。用于非接触式的振动测量,可对结构的振动进行可视化的测试和分析。Scan激光测振仪进行工作变形分析(ODS)或模态分析,过程就如同拍摄视频一样简单。通过预设定的测量点,激光测振仪可对整个被测面进行扫描式的测量。

Scan激光测振仪简介:

Scan扫描式激光测振仪采用短波红外激光。这套激光测振仪用于非接触式的振动测量,可对结构的振动进行可视化的测试和分析。采用这套仪器进行工作变形分析(ODS)或模态分析,过程就如同拍摄视频一样简单。通过预设定的测量点,激光测振仪可对整个被测面进行扫描式的测量。

Scan扫描式激光测振仪扫描式激光测振仪采用短波红外激光。这套激光测振仪用于非接触式的振动测量,可对结构的振动进行可视化的测试和分析。采用这套仪器进行工作变形分析(ODS)或模态分析,过程就如同拍摄视频一样简单。通过预设定的测量点,激光测振仪可对整个被测面进行扫描式的测量。这种强大的扫描测振系统采用了当前最为先进的数字处理技术,同时集成了强大的数据采集、3D可视化以及数据分析软件。


Scan激光测振仪产品特点
1、非接触式测量
作为一种非接触式的测量手段,测试中无需粘贴传感器以及铺设线缆。与被测物之间的距离可长可短。
2、结构紧凑、操作简便
仪器采用All-in-One一体化设计,测试前仅需要将USB线连接至PC或笔记本
3、最新的扫描技术
系统中内置了一套30倍高清相机,提供清晰的视频。大光圈和50°X 40°的广角可对大尺寸的被测物进行测试。
4、高速测量
可测的振动速度最高可达24.5m/s
5
、卓越的信号级别
稳定的短波红外激光确保了高信噪比,适用于各种结构表面。Class II级别的激光符合人眼安全的法规要求
6、最高的精度和分辨率
由于采用了超高速DSP技术,系统可以实现的4nm/s的振动速度测试精度和4pm的振动位移测试精度
7、大工作距离
由于采用了短波红外激光,系统适用于长距离测量,如桥梁、飞机、轮船等。

Scan激光测振仪通用技术参数

测试物理量

速度和位移,可选加速度

信号处理

数字式(OptoMET超速DSP技术)

最大速度

高达24.5m/s

量程范围

14档速度量程,19档位移量程

振动分辨率

速度:4nm/s,位移:4pm

频率范围

0Hz – 80kHz

激光波长

测量激光:1550nm,定位激光:515nm

激光安全等级

测量激光:输出功率小于10mW,人眼安全,Class I

定位激光:输出功率小于1mW,人眼安全,Class II

工作距离

最长至100m

扫描角度

垂向50° X 水平向40°

扫描仪属性

角度分辨率优于0.002°

扫描点密度

高达512x512扫描点

相机

1080p高清,30倍变焦,水平可视角:63.7°(近距离),2.3°(远距离)

与电脑的通讯端口

USB3.0

BNC模拟输出

位移/速度/加速度输出,以及信号发生器输出

BNC模拟输入

测试输入,参考点输入,

每通道24AD转换

支持IEPE输入

选项:第二个参考点输入通道

用户操作界面

3.5英寸彩色屏幕显示状态信息,20LED光柱指示反射信号强度;

通过触摸屏及带按钮功能的旋钮设定参数,通过钥匙开关电源。

工作温度范围

+5 – 40

尺寸

X X 高(不含把手): 450 X 224 X 180mm

重量

12kg

供电

110-240VAC50-60Hz)或 15VDC

测试和分析软件

CCD图片截取,实时显示

 结构和测量点编辑器

功能丰富的FFT分析仪

镜片的控制

工作变形分析

 动画,AVI格式输出

 UFFASCIIMATLAB导出

免费的离线版本,可用于在办公室进行后处理

 模态分析模块(选项)

操作系统:MS Windows



Scan系列激光测振仪应用领域:

1、日用品,家用电器的研发,如电动牙刷,洗衣机等

2、汽车:车门的设计,传动系统, 刹车盘,电机,NHV测试等等,

3、扬声器和音乐器村的设计等

4、结构动态测试:汽车工业的模态测试。航空航天工业的机翼和涡轮结构。材料的无损检测等
