PDES振动分析 动平衡仪 简介: PDES振动分析 动平衡仪 是一个用于设备状态检测与安全评价的产品,它是一款具有两路(四路)振动信号,一路转速信号的精密分析仪器,它是检测设备安全运行状态和分析诊 断的有效工具。同时该仪器还为您配备了强大的后台管理系统:

(1)振动分析

用于壳体测量的宽频测量,可采集加速度信号、速度信号、位移信号,具有一次、二次积分功能,可使用同步采集或模拟键相采集,可进行振动数据分析。


(2)测温功能(PDES-E)

集成红外温度传感器,可测量设备表面温度。

(3)转速测量

具有旋转机械测速功能。

(4)巡检功能

可下载巡检路线,可进行测振、测温、手抄量和观察量的录入功能。

(5)信号采集功能(PDES-E)

提供一定时间长度的原始信号记录功能,记录的历史数据可用作对现场机器设备的详细分析之用。

(6)单/双面动平衡

支持单面动平衡,双面动平衡功能。

(7)分析方法功能:

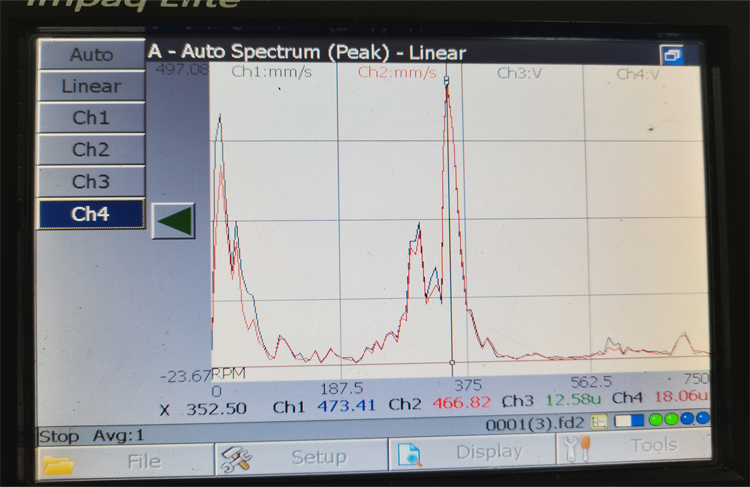

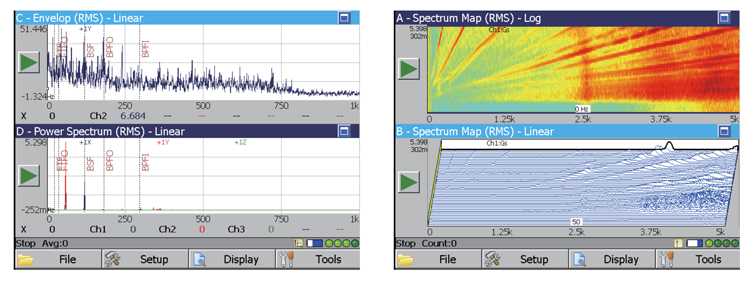

支持时间波形、频谱、相位谱、功率谱、倒频谱、包络谱、全矢谱、坐标变换、相关分析、轴心轨迹、轴心位置、综合评价等。启停机频谱分析,滚动轴承的判断。等功能

(8)数据通讯

提供基于以太网的机组、测点信息下载功能和检测结果数据上传功能。

(9)仪器设置

提供网络设置、时间设置、存储信息、屏幕校准、系统版本信息等查看修改功能。

(10)历史数据

提供历史数据的查询,分析与删除功能。

仪器型号

PDES

工作温度

-10°C~50°C

最大外形尺寸

228 (W) x 167.5 (D) x62 (H) mm

硬件平台

嵌入式处理器

系统内核

嵌入式Linux

电源

系统电源

锂电池



时钟电源

3V可充电纽扣电池

充电方式

线充,小于4小时

电源管理

集成充电管理、待机设置、自动关机功能

人机交互

操作方式

触摸屏



显小方式

6.4英寸彩色显示角艘屏,640x480分辨率



声音输出

字符输入

中文手写、数字、字符输入

通信接口

以太网标准接口、TCP/IP协议、10Mbps通讯速率

存储介质

32MB

测畺功能

采样指标

触发方式

内部走时器触发







外部键相触发





最高采样颂率

200kSPS





AD转换位数

16



信号调理

积分

一次积分,二次积分





滤波

程控芾通滤波、自适应抗混滤波





増益选择



振动测畺

标配传感器

ICP加速度传感器





传感器通道数

2-4





支持传感器

速度、涡流传感器





振动测畺范围

加速度0~50g (灵敏度100mV/g)







速度 0~200mm/s (灵敏度20mV/(mm/s))







位移0~600um (灵敏度8mV/um)



测速和键相

标配传感器

光电传感器





通道数

1





转速测畺范围

60~60000.0转/分



温度测畺

测温范围

-20°C~300°C



振动分析

宽颂测畺、综合评价



动平衡

单面、双面

机组管理、数据通信、帮助

仪器设置

网络设置、时间设置、存储信息、屏羃校准、系统信息
