产品介绍

Vector激光测振仪介绍:Vector激光测振仪是一套高精度的振动测量设备,Vector激光测振仪精确地测量振动和声学信号,Vector激光测振仪包括位移、速度和加速度。

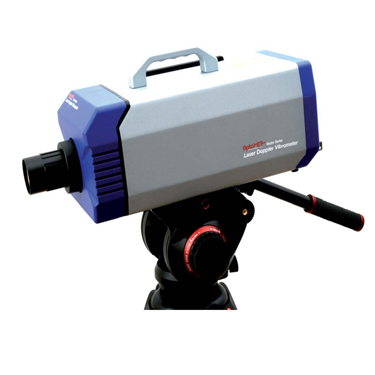

Vector激光测振仪


Vector激光测振仪介绍:

Vector激光测振仪是一套高精度的振动测量设备,该仪器采用基于多普勒原理的激光振动测量技术,精确地测量振动和声学信号,包括位移、速度和加速度。Vector激光测振仪利用自行研发的超速数字信号处理技术(ultaDSP)确保了测量的高分辨率和高精度。同时,该系列的测振仪具有出色的线性度,测试频带宽,最高可达 10MHz。从使用角度来说,该设备安装快速,操作简单。


Vector激光测振仪特点:
1、超速数字信号处理技术
2
、极宽的频带,最高可达 10MHz
3
、极高的测量分辨率,分别可达 2.5nm/s 2pm
4

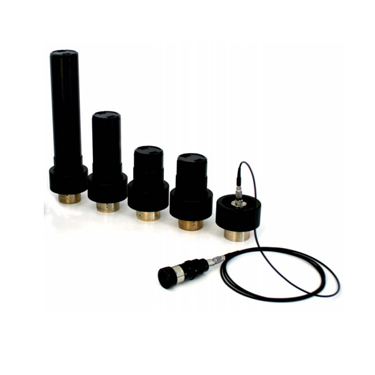

、镜头可快速切换,确保设备在准确的测量距离内工作
5
、设计紧凑便携,光学系统和信号处理系统一体式设计
6
、不同的速度、位移、加速度解码器,适合于不同的测量场合
7
、极高的光学灵敏度
8
、配置了彩色触摸屏,操作方便简单

9、配置了三个模拟电压输出通道,分别对应加速度、速度和位移信号输出


Vector激光测振仪应用领域:
1
Vector激光测振仪高性能振动测量系统被广泛应用于研发和生产的各个领域中,设备安装简单快速,适用于各种测量环境,从实验室、生产现场、甚至野外测量,振动数据在短短几分钟就可以测得。
2
、汽车工业:发动机、制动系统、车身部件、进排气系统等
3
、声波和超声波测量:音箱设计、电动工具、家用电器的噪声测试等
4
、航空航天工业:结构设计验证、材料定性、有限元模型验证
5
、材料测试:裂纹探测、结构测试、材料疲劳度测试等
6
、产品开发和生产:开发工具、电动机、泵、风机、齿轮箱的质量检测
7
MEMS/微机电结构:频率响应的优化、振动测试和分析,动态特性测试等

Vector激光测振仪是一套高精度的振动测量设备,该仪器采用基于多普勒原理的激光振动测量技术,精确地测量振动和声学信号,包括位移、速度和加速度。

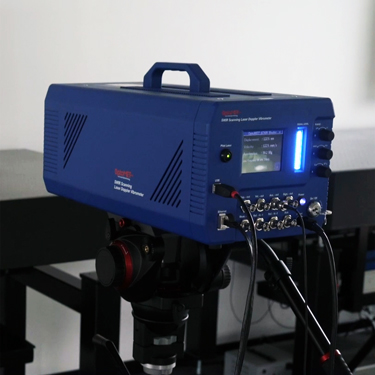

Vector激光测振仪


Vector激光测振仪各个型号参数

接受多种传感器的输入:

速度,位移和加速度

振动速度测量范围:

0-10m/s

振动位移测量范围

0.1μm- 100 mm

位移分辨率:

2pm

频率范围:

0-10MHz

输出信号:

模拟输出

输出电压范围:

±2V( 1 MΩ) ±1V( 50 Ω)

激光波长:

633 nm

激光安全等级:

输出功率:1兆瓦的人眼安全,II

解码器

D-VD-9(9量程)

(0,01 / 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2/ 5 m/s)

阻抗

50欧姆

显示

3.5英寸彩色显示

尺寸大小:

370 x 120 x 100 mm

重量:

11公斤

电源:

110 - 240V交流(50-60HZ)或12V直流


Vector激光测振仪型号参数一览表:

测振仪型号

解码器型号

量程个数

最大测量速度

频率范围

分辨率

解码器增配选项

Vector-Basis

通用性

D-VD-1

8

2 m/s

-500kHz

10 nm/s

该型号可增配D-DD-1D-AD-1

Vector-Sense

高灵敏度型

D-VD-2

D-DD-2

11

19

2 m/s

-1MHz

DC-1MHz

2.5 nm/s

2pm

该型号可增配

D-AD-2

Vector-Speed

高速型

D-VD-3

D-DD-3

11

19

10 m/s

-2.5MHz

DC-2.5MHz

10 nm/s

2pm

该型号可增配

D-AD-3

Vector-HF

高频型

D-VD-4

D-DD-4

9

19

5 m/s

-10MHz

DC-10MHz

10 nm/s

2pm

该型号可增配

D-AD-4

Vector-Master

高性能型

D-VD-5

D-DD-5

D-AD-5

14

19

14

10 m/s

-10MHz

DC-10MHz

-10MHz

2.5 nm/s

2pm

0.5μg

-

Vector-Individually

自选型

以上的解码器可根据客户的具体要求进行搭配。

-
